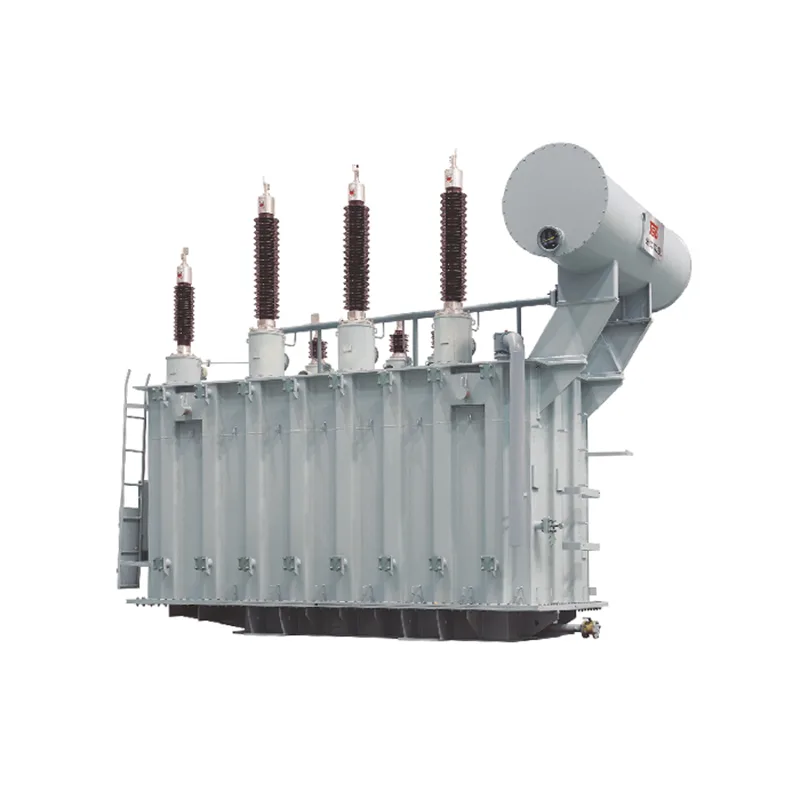

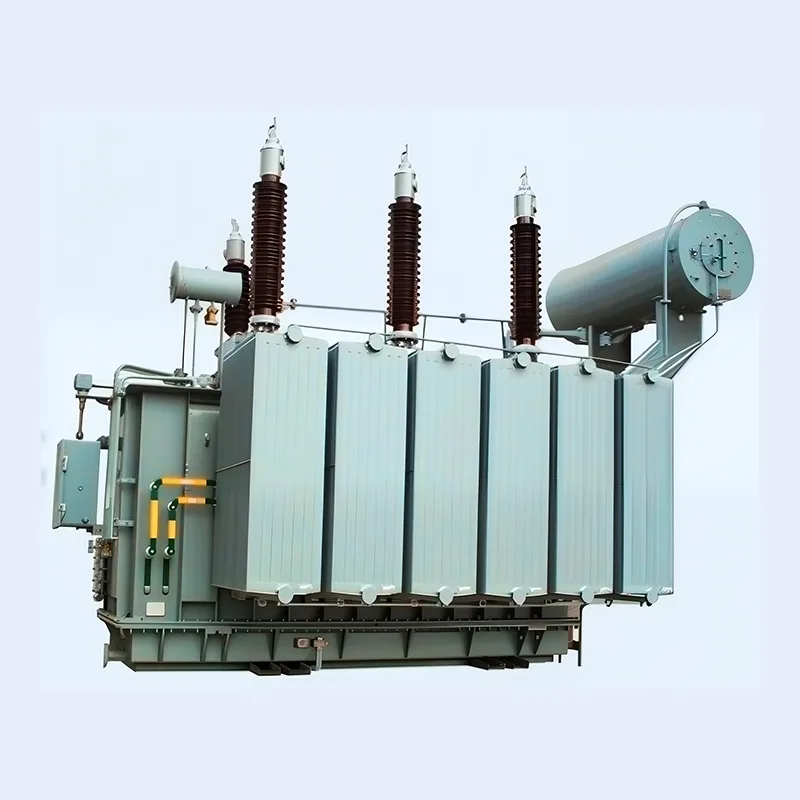

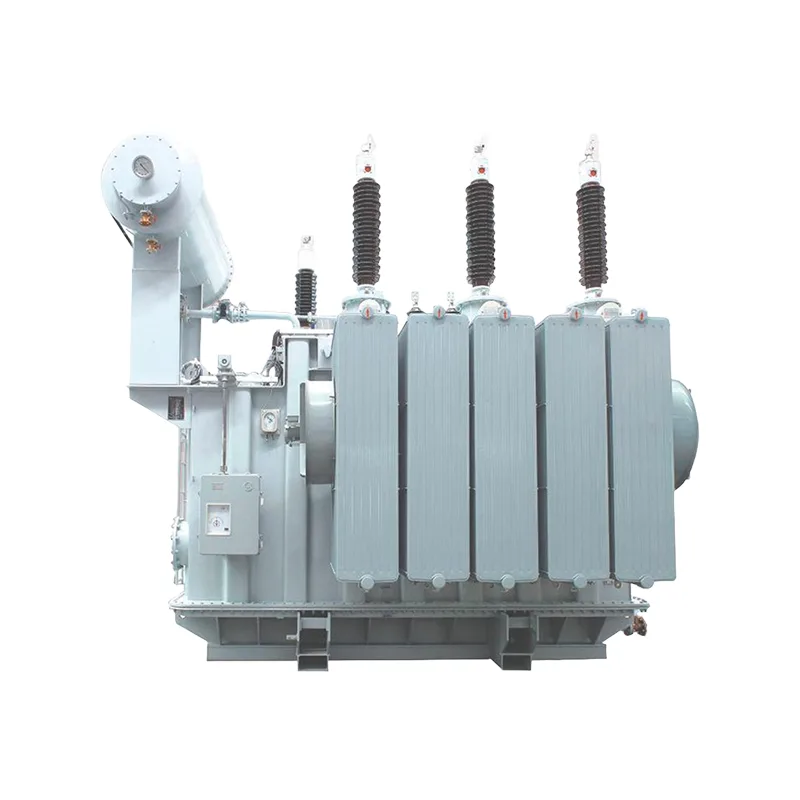

110KV маслен силов трансформатор

Dahu Electric е професионален производител и доставчик на 110KV маслени силови трансформатори в Китай. Този продукт е много стабилен, рентабилен и надежден като производителност и е подходящ за електроцентрали, подстанции, както и големи промишлени, минни и нефтохимически предприятия.

Изпратете запитване

Описание на продукта

Подробности за продукта

1. Трансформатор за високо налягане, използвайте японски софтуер за анализ на Toshiba и уникални процедури за изчисляване и валидиране на нашата компания. За да гарантираме производителността на продукта, ние проектираме и тестваме ядрото на 110KV маслен силов трансформатор, бобината, корпуса на машината, водещия проводник, масления резервоар и други части на машината.

2. Нашият продукт SSZ11-40000/110 е преминал през носещата способност на късо съединение и всички рутинни типови тестове на Националния център за надзор и инспекция на качеството на трансформаторите.

3. Този продукт има характеристиките на стабилност, икономичност, надеждност и защита на околната среда и е подходящ за електроцентрали, подстанции и големи промишлени, минни и нефтохимически предприятия.

Предимства на продукта

1、Напълно запечатаната и изолирана структура може да гарантира сигурността на човека.

2、Икономично и ефективно за намаляване на загубите в мрежата и оперативните разходи.

3、110KV маслен силов трансформатор се използва не само за пръстеновидна мрежа, но и за терминал.

4、Ниски загуби, нисък шум, превъзходна производителност.

5、Ниска температура, способност за претоварване.

6、Transformer приема специална структура и неговите изключителни предимства са високото качество.

Технически параметър

6300kVA~120000kVA трансформатор с две намотки с NVTC

Номинален капацитет (kVA)	Номинално напрежение и диапазон на натискане			вектор група	Не-лоа лош ток (%)	Импедансно напрежение (%)	Загуби на празен ход (kW)	При загуби на натоварване (kW)
Номинален капацитет (kVA)	Висок вокаж	Обхват на докосване	Ниско напрежение	вектор група	Не-лоа лош ток (%)	Импедансно напрежение (%)	Загуби на празен ход (kW)	При загуби на натоварване (kW)
6300	110,121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA тринамотков трансформатор с NVTC

Оценен капацитет (kVA)	Номинално напрежение и диапазон на натискане			вектор grOA	Не-лонд течение (%)	Импедансно напрежение (%)		Без натоварване загуби (kW)	При натоварване загуби (kW)
Оценен капацитет (kVA)	Високо напрежение	Средно напрежение	Ниско напрежение	вектор grOA	Не-лонд течение (%)	Стъпка напред	Слезте надолу	Без натоварване загуби (kW)	При натоварване загуби (kW)
6300	110=2* 2,5%, 121 *2x2,5%	35, 38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA трансформатор с две намотки с OLTC

Оценен капацитет (kVA)	Номинално напрежение и обхват на натискане			вектор група	Без натоварване ток (%)	Импеданс на напрежението (%)	Загуби без загуба (kW)		При загуби на натоварване (kW)
	Highveitage	Обхват на докосване	Ниско напрежение0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA тринамотков трансформатор с OLTC

Оценен капацитет (kVA)	Номинално напрежение и диапазон на натискане			вектор група.п	Без натоварване ток (%)	Импедансно напрежение (%)	Без натоварване загуби (kW)	При натоварване загуби (kW)
Оценен капацитет (kVA)	Highvcitage	Средно напрежение	Ниско напрежение	вектор група.п	Без натоварване ток (%)	Импедансно напрежение (%)	Без натоварване загуби (kW)	При натоварване загуби (kW)
6300	110±8x 12,5%	35, 37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
