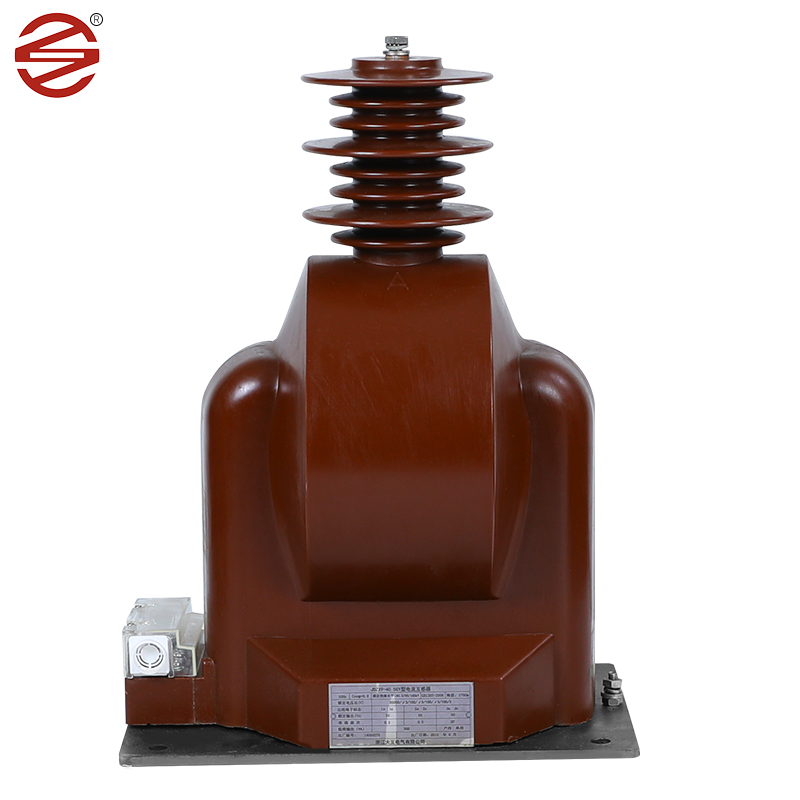

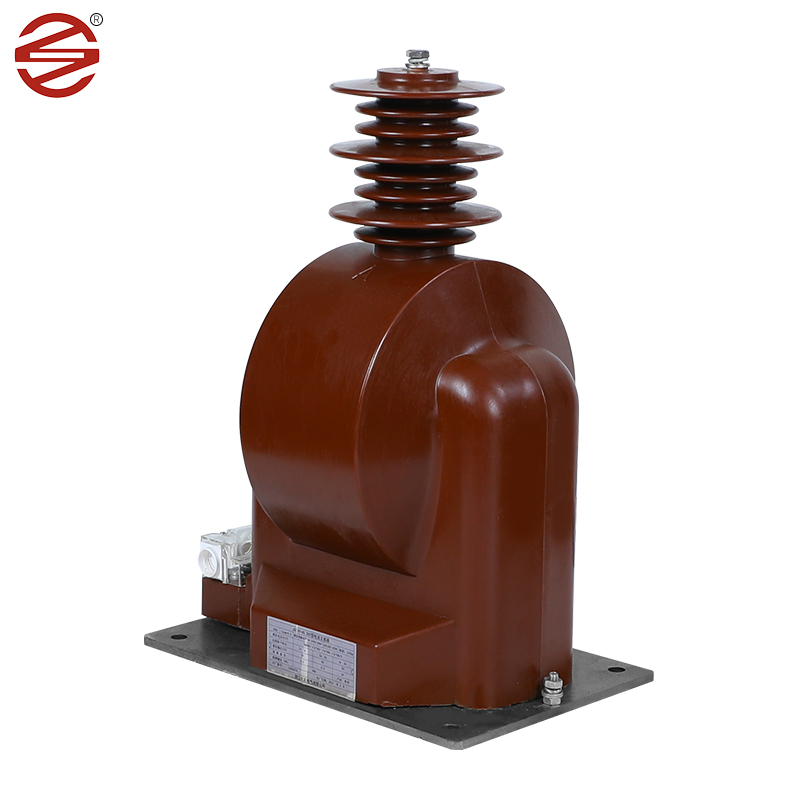

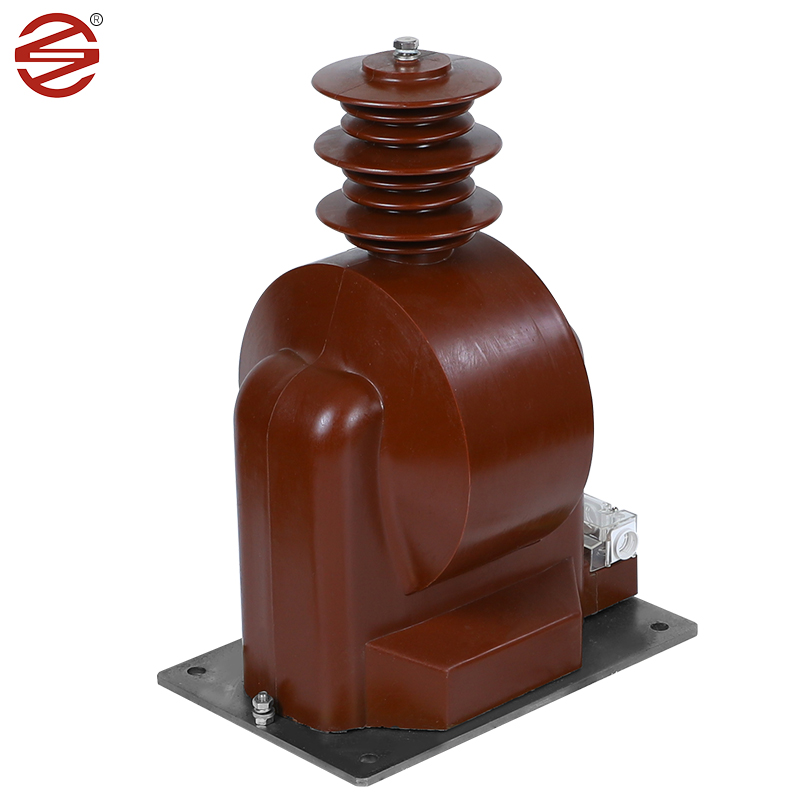

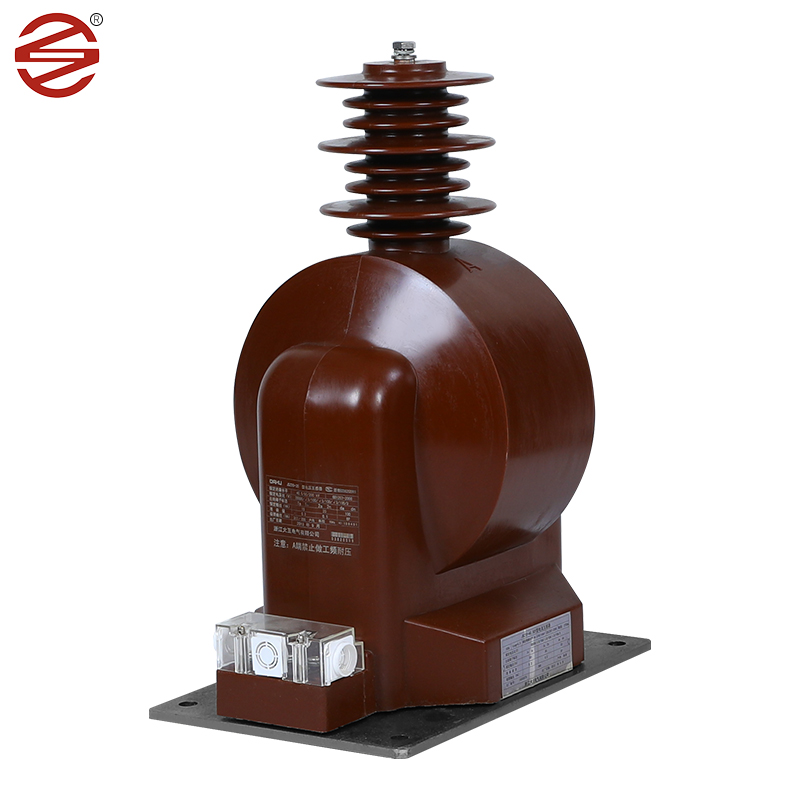

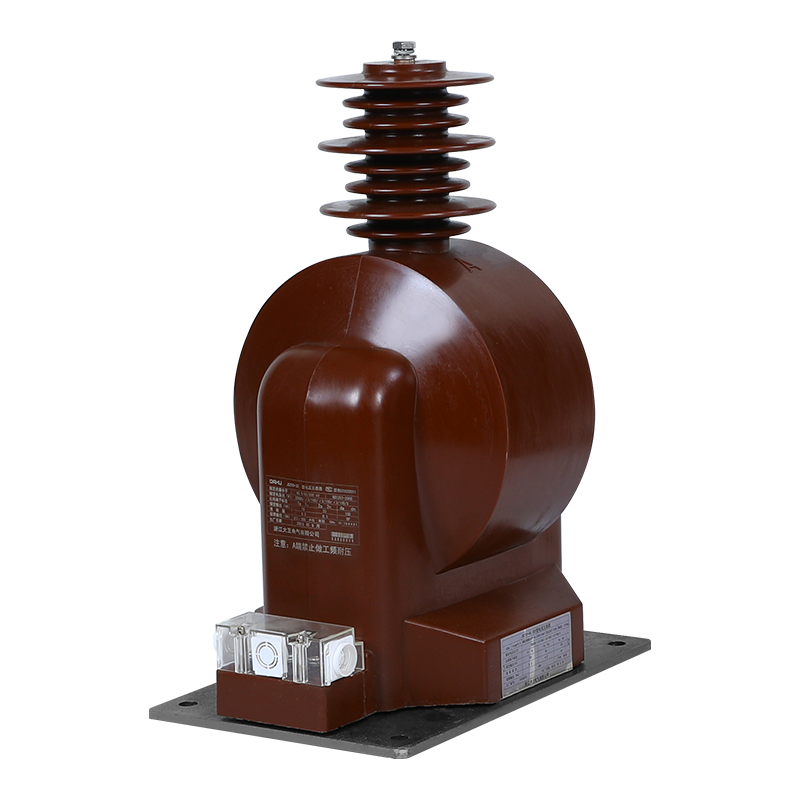

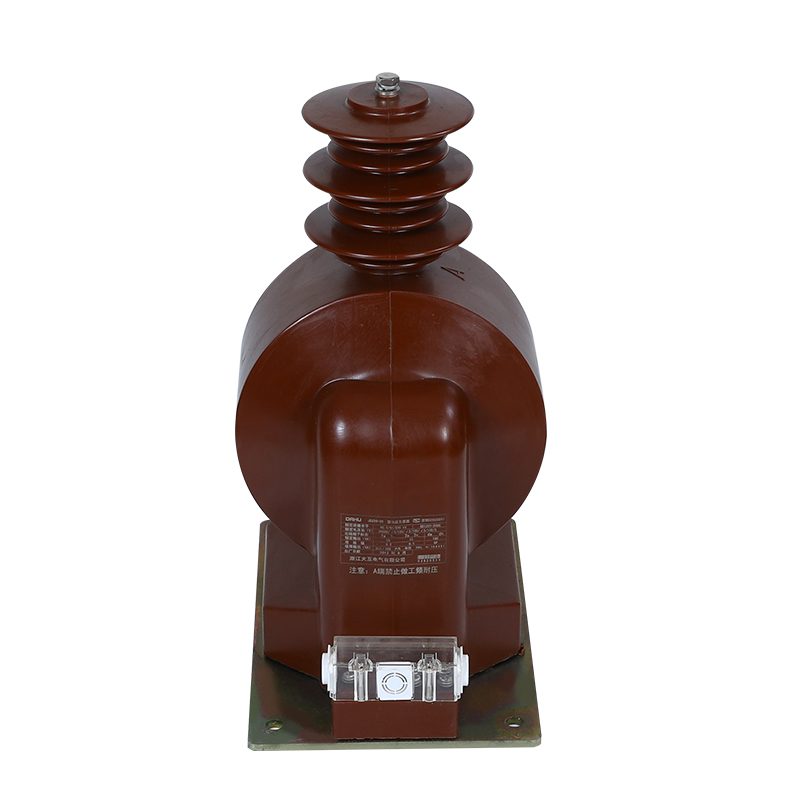

36kV трансформатор на напрежение

36KV трансформаторът на напрежение, произведен от Dahu Electric, е съществен компонент в шкафовете за превключватели на закрито, играейки решаваща роля в съвременните електрически системи. Той не само измерва напрежението, но също така изпълнява важни задачи като мониторинг на електрическата енергия и гарантиране на плавното действие на защитните релета както в еднофазни, така и в трифазни променливи системи.

Изпратете запитване

Описание на продукта

Въведение на продукта

Студено валцувана силиконова стоманена лист: Поради отличните си магнитни свойства, той се използва широко като основен материал на 36KV трансформатор на напрежение в енергийната индустрия. Стоманеният лист със студено валцуване има характеристиките на високата пропускливост и ниската загуба на ядрото, което го прави отлични показатели за пренос на енергия. Те са в състояние ефективно да провеждат магнитни полета, да преобразуват електрическата енергия в магнитна енергия и да я предават на други електрически устройства.

Епоксидна смола: Епоксидната смола е широко използван материал с отлични диелектрични свойства и механична якост. Особено подходящ като първичен изолационен материал за трансформатор на напрежение 36kV. Диелектричните свойства на епоксидните смоли се отнасят до способността им да се противопоставят на потока на напрежението, което е от съществено значение за осигуряване на безопасната и ефективна работа на електрическото оборудване. Поради високата си диелектрична якост, епоксидните смоли могат да издържат на високи нива на напрежение, без да се разпадат, което ги прави идеални за изолация на трансформатора на напрежение.

В допълнение към своите диелектрични свойства, епоксидната смола предлага и изключителна механична якост. Той има висока якост на опън, което означава, че може да издържи значително механично напрежение, без да се деформира или счупи. Това го прави много надежден за защита на вътрешните компоненти на напрежението трансформатори от външни сили и вибрации.

Епоксидното леене е епоксидната смола, излята във формата, за да осигури надеждна изолация за трансформатора на напрежението. Процесът на леене осигурява равномерен и безпроблемен изолационен слой, който ефективно предотвратява електрическото разбиване и изтичане. В допълнение, изолацията също блокира влагата, праха, химикалите и други фактори на околната среда, като допълнително засилва защитата на вътрешните компоненти. Този метод на производство гарантира качеството и надеждността на отливките, което го прави един от често използваните изолационни материали в енергийната индустрия.

Мед: Медните проводници обикновено се използват за намотки в 36KV трансформатор на напрежение. Тези материали предлагат висока електрическа проводимост и механична издръжливост, което позволява ефективно предаване на текущи сигнали, докато издържат на оперативни напрежения.

Превъзходство на продукта

Нашият продукт с винтове и долна плоча достига 8um/min, което е по-устойчиво на влага и устойчива на ръжда. Блясъкът е по -добър.

1.	Приложение	Измерване
2.	1NSTALATION	Вътрешен
3.	Строителство	Сух тип епоксидна смола
4.	Изолация	Смола
5.	Брой фаза	Единичен
6.	Номинална честота	50 Hz
7.	Системна първична оценка напрежение	33 kV фаза до фаза
8.	Максимално напрежение на системата	36 kV фаза до фаза
9.	Заземяване на системата	Ефективно заземен
10.	Основно ниво на изолация (1.2/50 U Sec.	170 kV
11.	Честота на мощността издържа на напрежение (1 мин.50 Hz)	70 kV
12. 13.	Съотношение: 11kV захранващо устройство Първичен	400/5A Единична намотка
14.	Вторичен	Единична намотка
15.	Клас Accuraoy	0,2/0,2S за измерване
16.	Тежест а) за измерване	10-15 VA
17.	Кратко време текуща оценка	Минимум 80 ка за 1 сек
18.	Удължен рейтинг на Curent	120%от номиналния ток
19.	Разстояние на пълзене	30 mm/kV (минимум)
20.	Стандарт	Проектиране, производство, тестване, инсталация и изпълнението е в съответствие с Последните издания на IEC 61869-1 & IEC 61869-2
