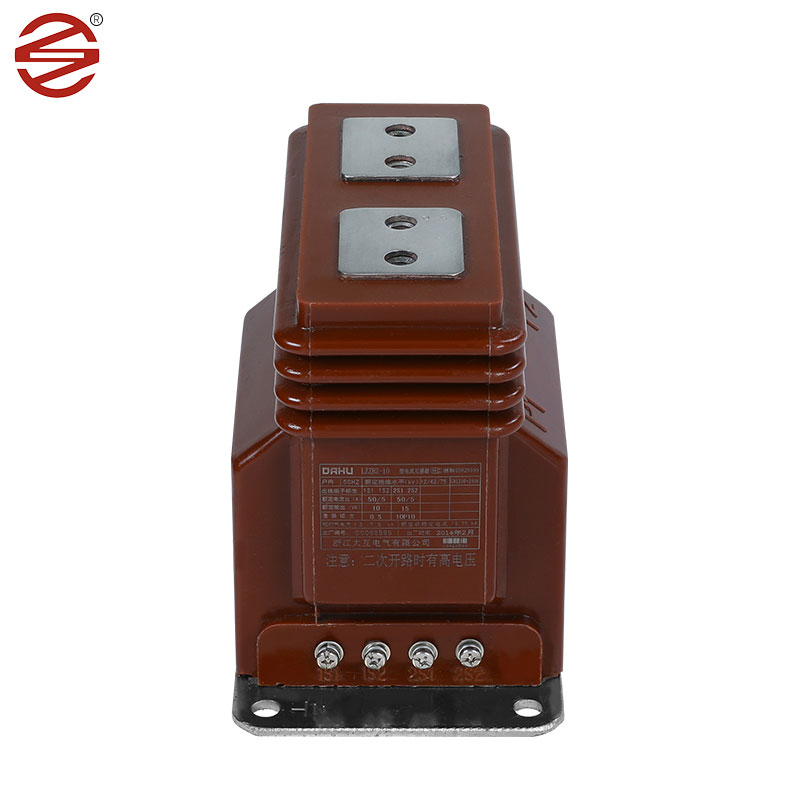

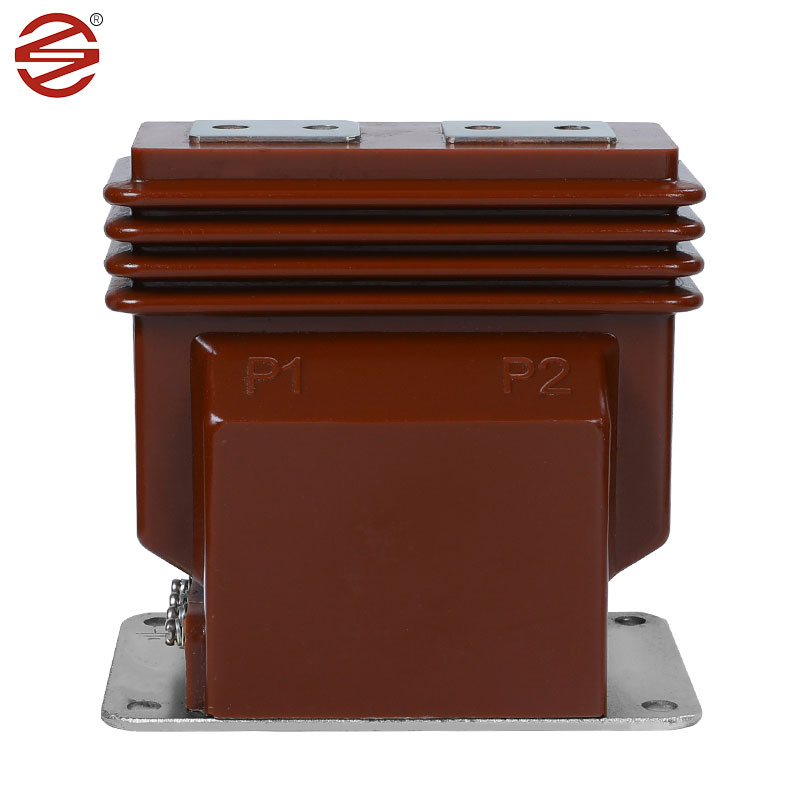

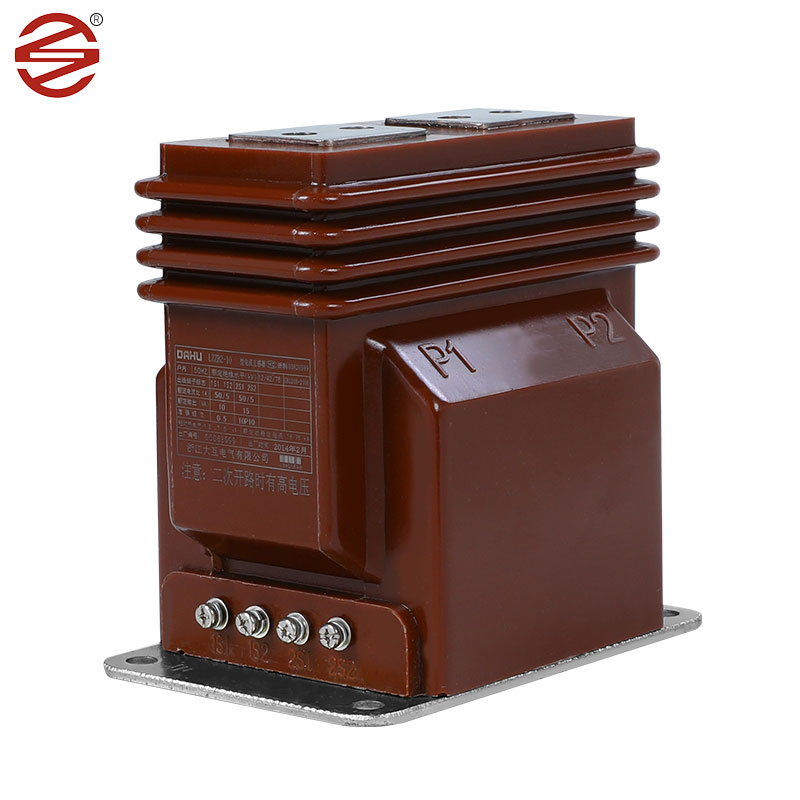

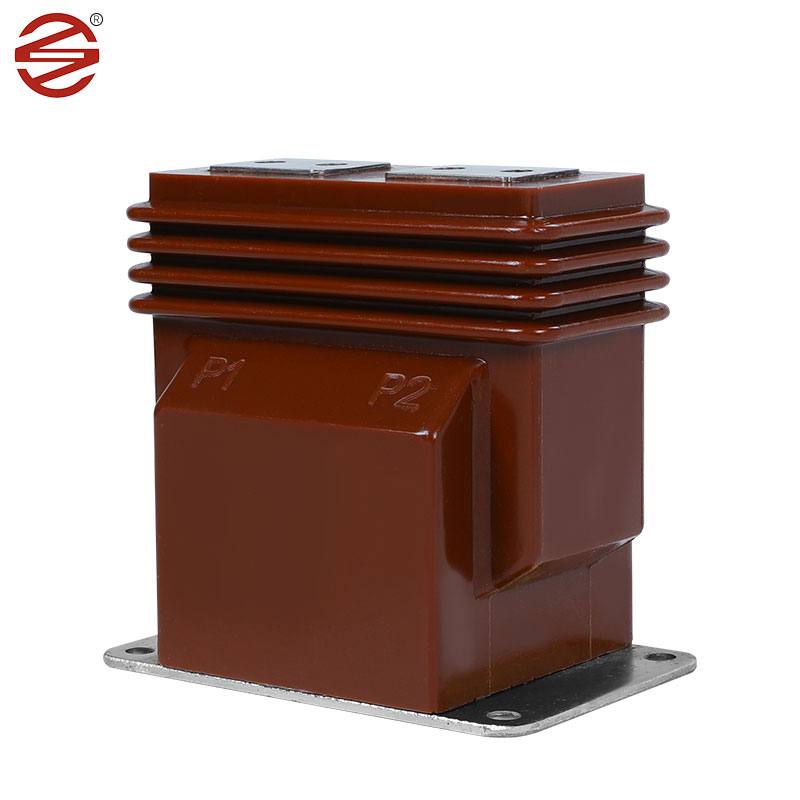

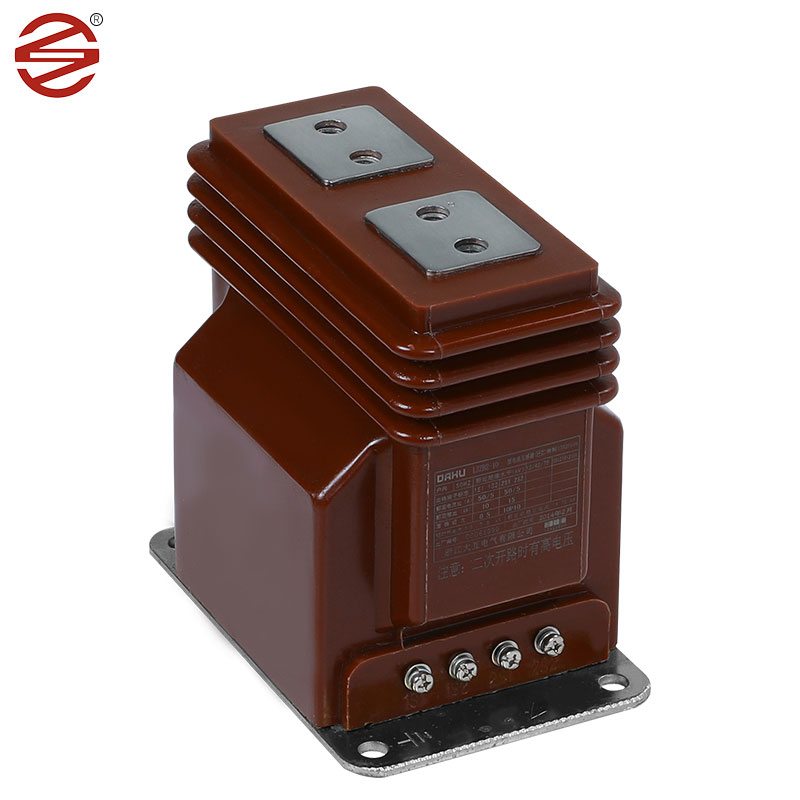

Електрически 10kv токов трансформатор

Електрически 10kv токов трансформатор играе централна роля във вътрешните разпределителни шкафове, предлагайки стабилни решения за измерване на ток, мониторинг на електрическата енергия и защитно релейиране както в еднофазни, така и в трифазни променливотокови системи. Тези системи работят безпроблемно на честоти от 50 Hz или 60 Hz, като отговарят на широк спектър от електрически нужди с напрежение на оборудването, достигащо до 12 kV.

Изпратете запитване

Описание на продукта

Студено валцувани силициеви стоманени листове: 10kV токови трансформатори обикновено използват студено валцувани силициеви стоманени листове за своята сърцевина. Тези материали притежават отлични магнитни свойства, като висока пропускливост и ниски загуби в сърцевината, осигуряващи ефективен пренос на енергия и минимално разсейване на мощността.

Епоксидна смола: Епоксидната смола е предпочитан изолационен материал за 10kV токови трансформатори поради превъзходните си диелектрични свойства и механична якост. Отливката с епоксидна смола осигурява надеждна изолация, защитавайки вътрешните компоненти от електрически срив и фактори на околната среда.

Мед: Медните проводници обикновено се използват за намотки в токови трансформатори от 10 kV. Тези материали предлагат висока електрическа проводимост и механична издръжливост, което позволява ефективно предаване на токови сигнали, като същевременно издържа на експлоатационни напрежения.

Материал (епоксидна смола): 10 kV токови трансформатори са поставени в кутии, изработени от епоксидна смола. Епоксидната смола има отлични изолационни свойства, може ефективно да предотврати пресичане на ток или напрежение, за да осигури безопасна работа на веригата. Има устойчивост на висока температура и може да се адаптира към работните изисквания в среда с висока температура.

Той има добра устойчивост на корозия, може да устои на ерозията на някои химически вещества и да удължи експлоатационния живот на трансформатора. Има добро уплътнение, така че епоксидният трансформатор обикновено има добри водоустойчиви и влагоустойчиви характеристики и е подходящ за използване във влажна среда среда. В сравнение с традиционните маслени трансформатори, епоксидните трансформатори обикновено имат по-малко тегло и са лесни за инсталиране и поддръжка.

Параметър на електрически 10kv токов трансформатор

1.	Приложение	Измерване
2.	Инсталация	На закрито.
3.	Строителство	Отливка от сух тип епоксидна смола
4.	Изолация	Лята смола
5.	Брой фази	Неженен
6.	Номинална честота	50Hz
7.	Основно номинално напрежение на системата	50Hz
7.	Основно номинално напрежение на системата	11 kV фаза към фаза
8.	Максимално системно напрежение	12kV фаза към фаза
9.	Заземяване на системата	Ефективно заземен
10.	Основно ниво на изолация (1,2/50μ сек.)	75 KV
11.	Издържано напрежение на мощностна честота (1 мин.50 Hz).	28 KV
12. 13.	Съотношение: 11kV фидер Първичен	10-20/5А Единична намотка
14.	Втори	Единична намотка
15.	Клас на точност	0.2/0.2S за измерване
16.	тежест: а) за измерване	7,5-10 VA
17.	Номинален ток за кратко време	Минимум 10 kA за 1 сек.
18.	Разширен рейтинг на тока	120% от номиналния ток
19.	Надтекуща оценка	<10A
20.	Плъзгаща пътека	25 mm/KV (минимум)
21.	Стандартен	Проектиране, производство, тестване, монтаж и Изпълнението трябва да бъде в съответствие с най-новите издания на IEC 61869-1 & IEC 61869-2.
