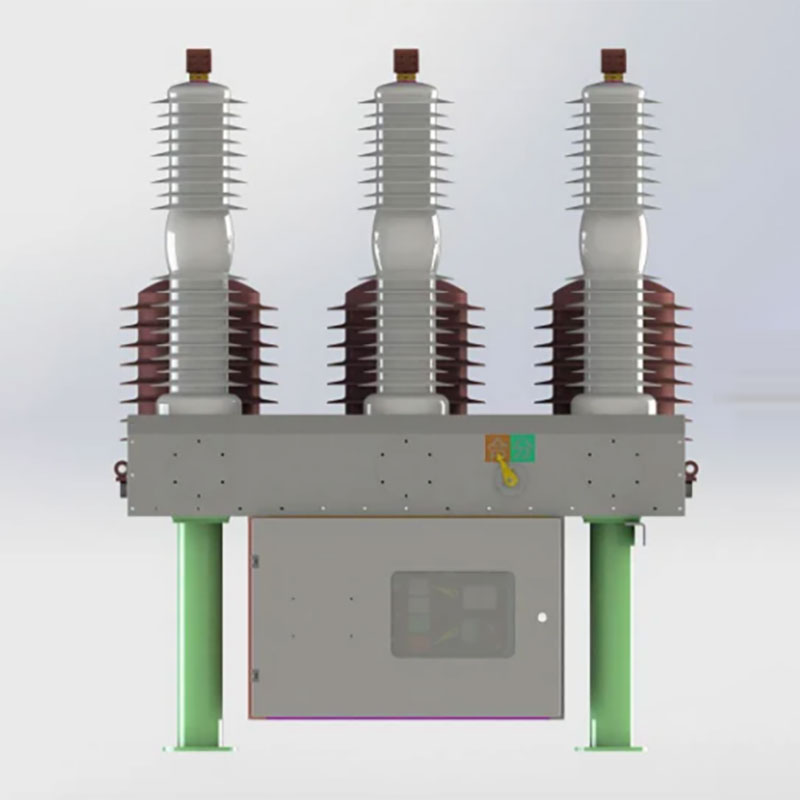

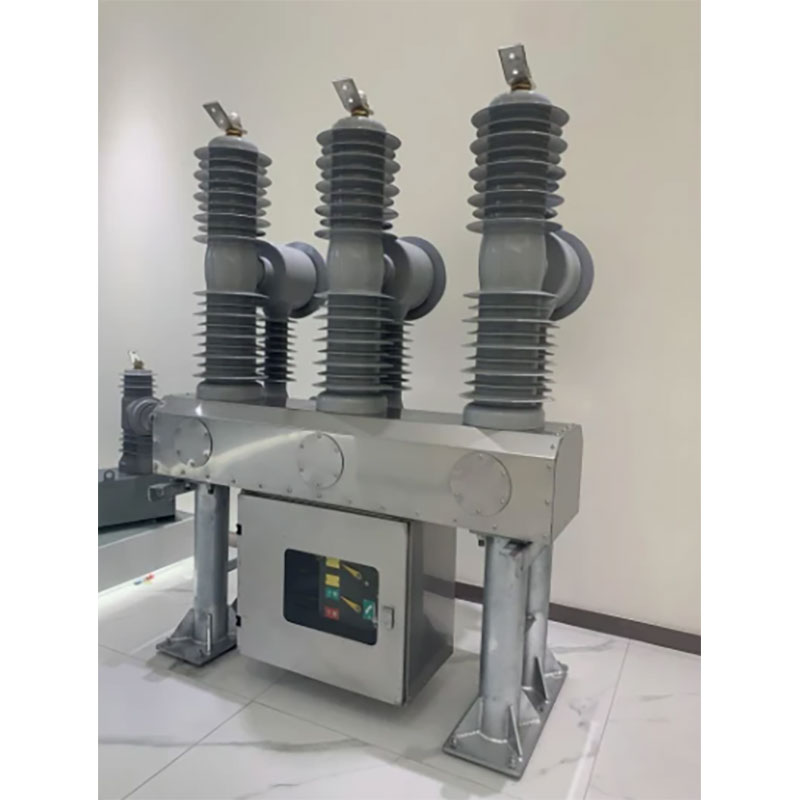

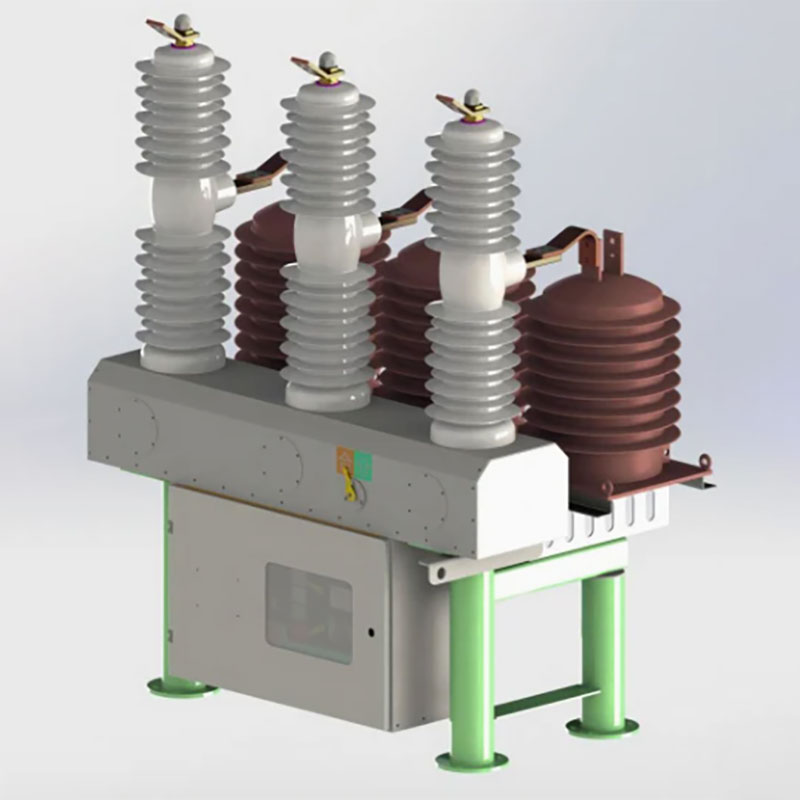

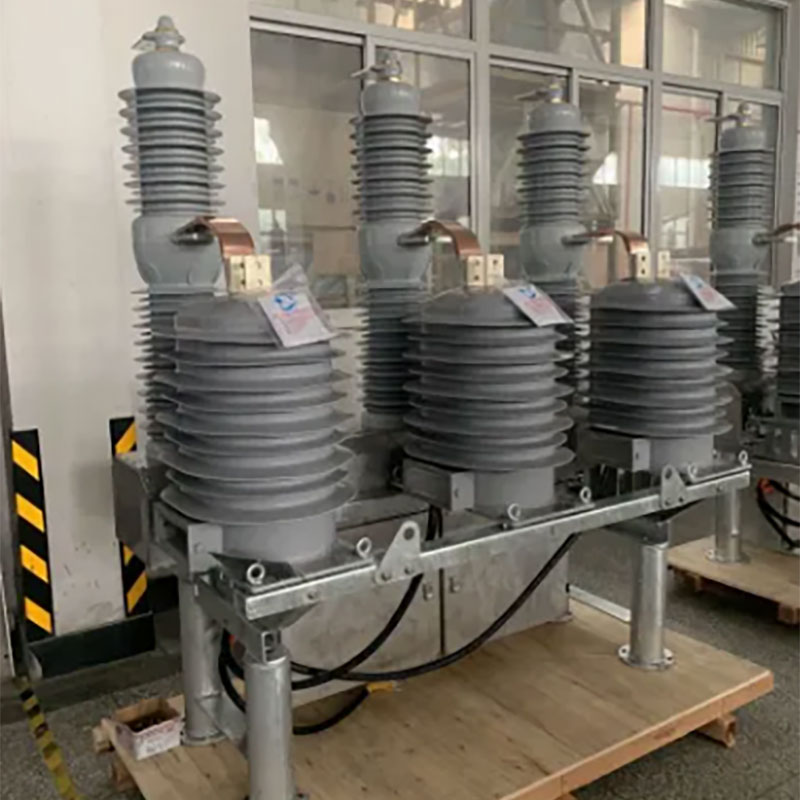

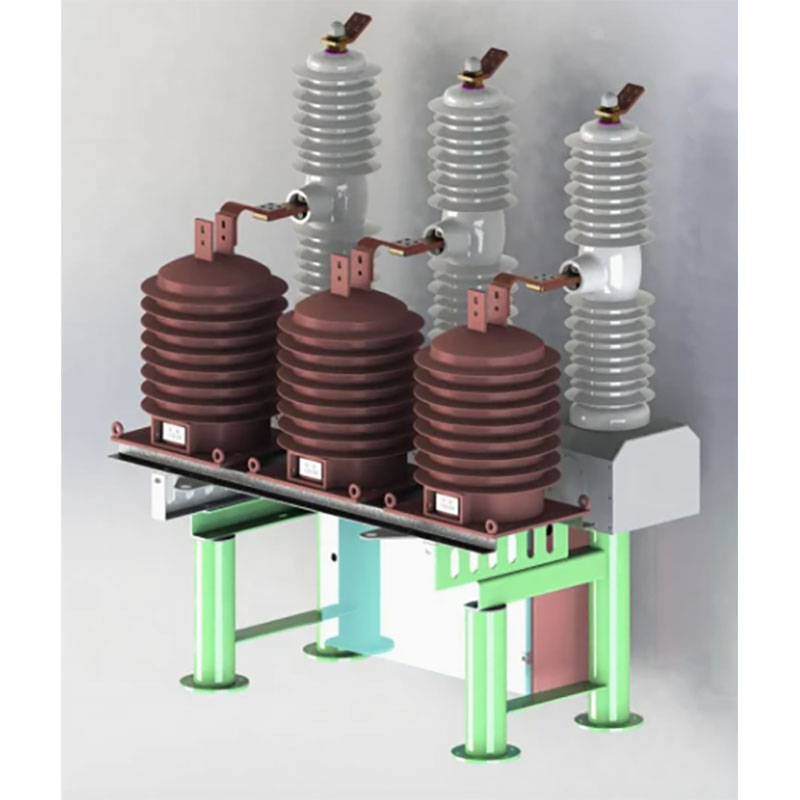

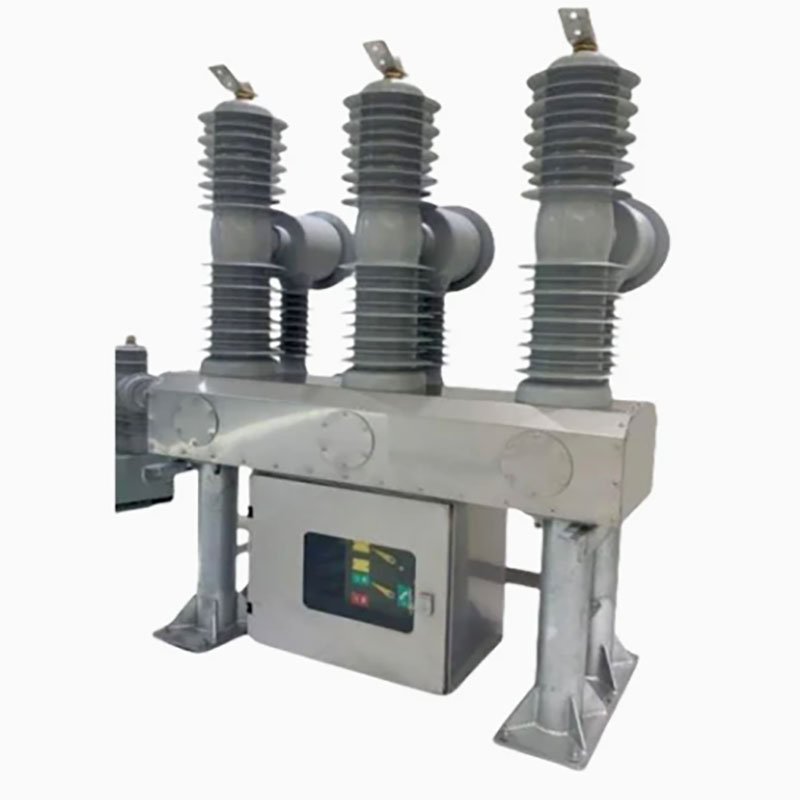

Прекъсвач на вакуумна верига на открито

Външният вакуумна верига, произведен от Dahu Electric, е външно разпределение на разпределение с номинална напрежение 40,5 kV и честота 50 Hz, което е приложимо за хранителната страна на подстанцията и индустриалното и минното предприятие, които се нуждаят от обща защита, контрол и честа работа на превключването.

Изпратете запитване

Описание на продукта

Основното тяло на прекъсвача разполага с вакуумно изчезване, проста структура, мощна способност за прекъсване и дълъг експлоатационен живот. Полюсът е изработен от композитен изолатор на епоксидна смола / силиконов каучук, без маслен и SF6 газ, този твърд изолиран вакуумният прекъсвач е проектиран за околната среда.

След като се използва композитна изолация структура, прекъсвачът на вакуумната верига на открито отговаря на изискванията на въздушното разстояние и разстоянието на пълзене при нормални работни условия и ефективно намалява обема на прекъсвача на веригата, основният проводим вакуум на контура и динамичната и статична проводима връзка са инсталирани в изолационния цилиндър, така че фазата е само 300 мм. Основните електрически връзки са всички фиксирани връзки с висока надеждност.

Подробности за продукта

Модулен механизъм

Дизайн на модулен механизъм, високо стандартизирана структура;

Механизмът е лесен за сглобяване / разглобяване и лесен за поддържане;

Висока надеждност с по -малък брой части

Интегрирана дръжка за зареждане, прави операцията удобна и лесна

Полюс от типа

Екологичен изолационен материал, PA66 осигурява леко тегло, високи диелектрични характеристики;

Рециклируемо и лесно изхвърляне след жизнения цикъл на продукта;

Икономически ефективни и надеждни;

Прекъсвач на вакуумна верига

Напълно отговаря на изискванията на стандартите на IEC и GB;

Пълни блокиращи, предотвратяват неправилно операция и осигуряват безопасност в експлоатация;

Модулен дизайн, съкратено време за доставка;

Малка откриваща отскока и отлично изпълнение;

Предимство на производителността

The product is equipped with a bistable permanent magnet operating mechanism, the mechanism is equipped with a permanent magnet, by the permanent magnet to provide a holding force, so that the switch is maintained in the open and closed state, compared with the conventional spring operating mechanism, the number of mechanical parts is reduced, the mechanical transmission chain is shortened, so that the reliability of the switch is greatly improved, the mechanical life is greatly increased.

Основна техническа спецификация

Технически параметри
№	Артикул			Единица	Стойност
1	Номинално напрежение			kv	40.5
2	Оценена изолация ниво (морско ниво: 1000м)	1 мин мощност честота издържа напрежение	Сух тест		95
			Мокри тест (Земя навън изолация)		85
		Светкавичен импулс издържа Напрежение (пик) 1.2/50us			200
3	Оценен ток			A	1600/2500
4	Номинална честота			Hz	50/60
5	Номинална тока за прекъсване на късо съединение			the	31.5
6	Номинална експлоатационна последователност			O-0.3S-CO-180S- CO-180S-C
7	Номинални времена на прекъсване на тока на късо съединение			пъти	20
8	Номинален ток за затваряне на късо съединение (пик)			the	80
9	Оценен връх издържа на ток				50
10	Оценено кратко време издържа на ток				31.5
11	Напълно прекъсване на времето			S	<0.125
12	Продължителност на късо съединение с номинална оценка				4
13	Механичен живот			пъти	10000
14	Оценено работно напрежение и спомагателна верига напрежение			V	110/220

Механични характеристични параметри на прекъсвача на веригата

№	Артикул	Единица	Стойност
1	Контакт за контакт	мм	18 ± 1
2	Свържете се с Overtravel	мм	6 ± 1
3	Скорост на отваряне	M/s	1,6 ± 0,2
4	Скорост на затваряне	M/s	0,8 ± 0,2
5	Едновременност на трифазно отваряне и затваряне	MS	≤2
6	Фазово разстояние	мм	680 ± 2
7	Свържете се с затварянето на времето за отскачане	MS	≤3
8	Всяка фазова проводима съпротивление на веригата	Бебе	≤60
9	Време за затваряне	MS	25 ~ 60
10	Време за отваряне	MS	20 ~ 50
11	Номинална мощност честота на мотор за съхранение на енергия	W	110
12	Номинално напрежение на двигателя на енергийния storae	V	220
13	Max./min.motor напрежение		120%/80%
14	Оценено затварящо работно напрежение		220
15	Max./min. Затварящо работно напрежение		120%/80%
16	Оценка на работното напрежение на отваряне		220
17	Max./min. Отваряне на работното напрежение		120%/65%

Технически параметри на работен механизъм
№	Артикул		Единица	Стойност
1	Номинално работно напрежение	Отваряне на трипер	V	AC220
		Затваряне на трипер		AC220
2	Номинална съпротива	Отваряне на трипер	Ω	56
		Затваряне на трипер		56
3	Номинална честота на изходна мощност	Отваряне на трипер	W	320
		Затваряне на трипер
4	Честота на мощността на двигателя за съхранение на енергия			110
5	Номинално напрежение на съхранение на енергия на двигателя		V	AC220
6	Време за съхранение на енергия		S	≤10
